Napjainkban egyre több gépészeti berendezést használunk, például szagelszívót, szellőző rendszereket, légkondiconálót, napelemeket vagy különböző antennákat.
Sok esetben a tetőszerkezetre/tetőfedésre kerülnek ezek a különböző berendezések. Ezek bekötését - ha nincs rá más megoldás - a tetőfedésen keresztül kell megoldani. Erre célra számos gyártó kínál megoldásokat, mi most a német KLOBER gyártó tetőkiegészítő termékeinek segítségével mutatjuk meg mik a lehetőségek.
Általánosságban elmondható, hogy minden tetőáttöréssel (benne is van a nevében) megbontjuk a kialakított rétegrendet, így az átvezető elemnek a beépítés során a tetőkkel szemben támasztott követelményeknek meg kell felelnie. Az alábbiakban megpróbálom röviden leírni, hogy milyen tartozékokból áll össze egy adott szett a felhasználási területének megfelelően.
Páraelszívók – szagelszívók bekötéséhez alkalmazható termékek:

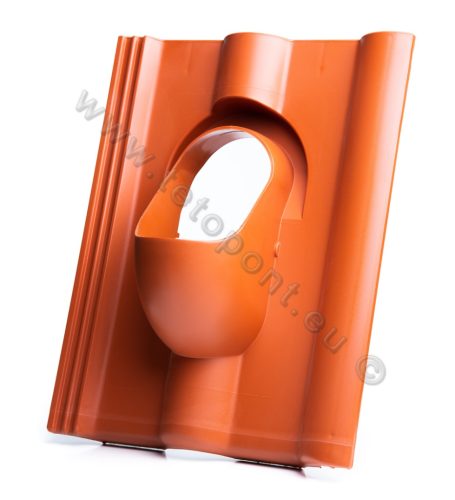

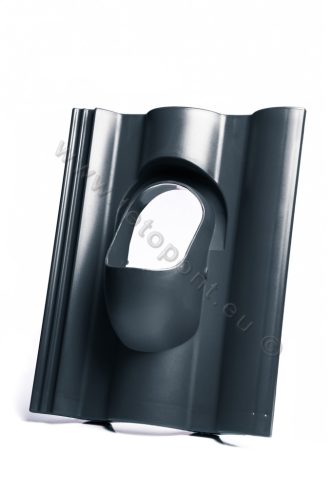

- Forma azonos műanyag átvezető cserép:

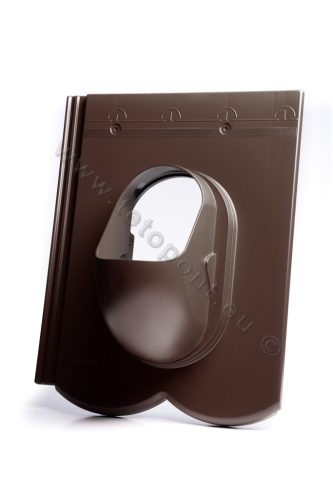

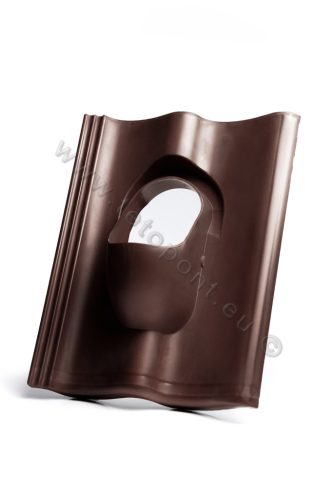

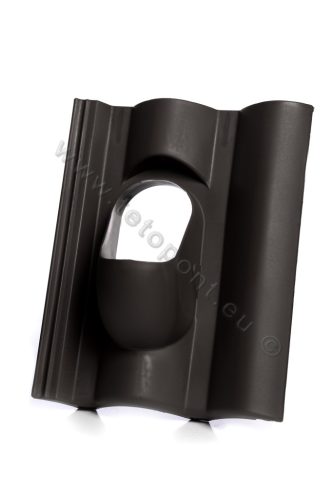

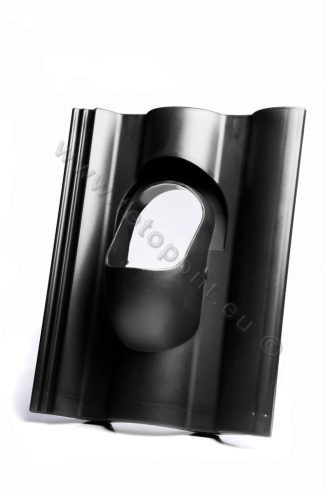

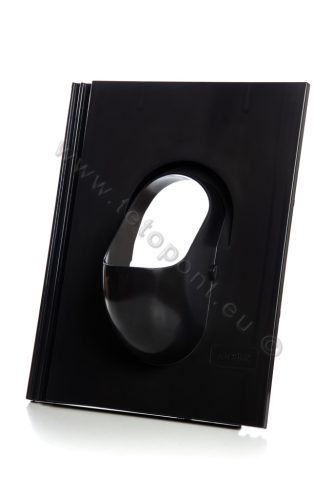

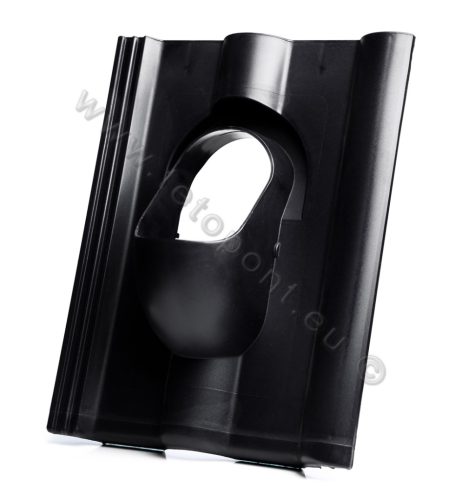

Értelemszerűen a tetőfedő anyagnak megfelelő átvezető cserepet (alapcserép) kell választani, csak így érhetjük el a tökéletes illeszkedést.
A Tetőpont webáruházban kapható átvezető DN 110 cserepek, ezekre a DN 110 jelölésű felépítmények szerelhetők, csőátvezetésből is a 110 mm átmérőjú szerelhető. Amennyiben 125 mm vagy 150 mm átvezetésre van szükség, úgy az univerzális átvezetőt kell választani:
ALTEK:

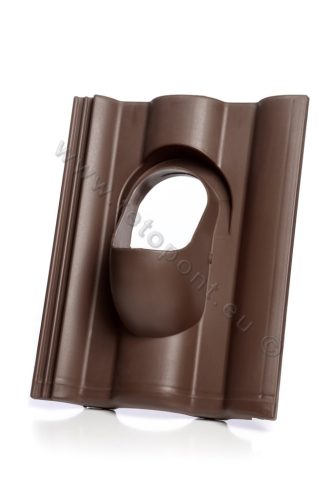

| Altek Klasszika |  |
 |
 |
AZZURRO:
| Azzurro Grande |  |
 |
 |
 |
| Azzurro Primo | Megszűnt a gyártása! Pár darab barna van raktáron. |  |
||
| Azzurro Unico | |
|
|
|
| Azzurro Nomád | |
|
|
|
BRAMAC:

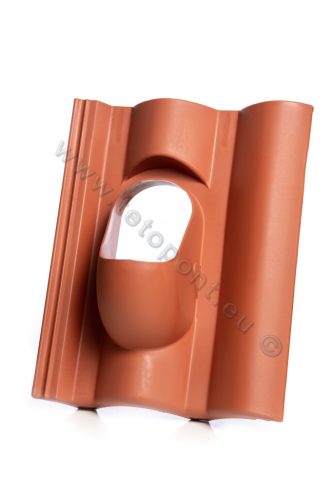

| Bramac Adria (2018 előtti) |  |
 |
||
| Bramac Adria(2018 utáni) | |
|
|
|
| Bramac Alpesi | |
|
|
|
| Bramac Montero | |
|
|
|
| Bramac Platinum Star | |
|
|
|
| Bramac Duna |  |
 |
 |
 |

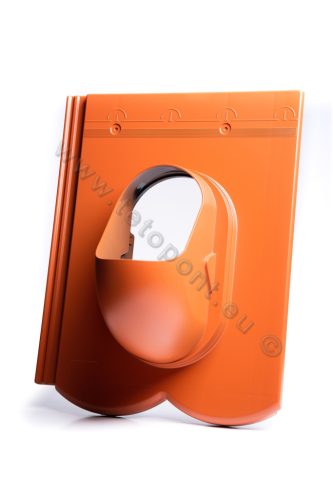

| Bramac Reviva |  |
 |
 |
|
| Bramac Római | |
|
|
|
| Bramac Merito | |
|
|
|
| Bramac Tectura |  |
 |
CREATON:

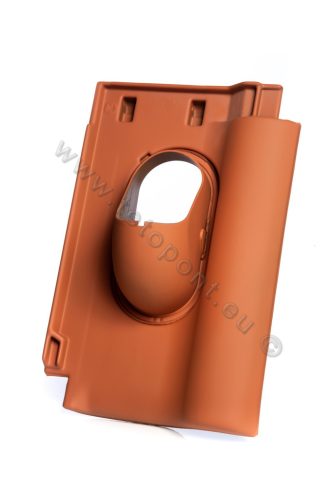

| Creaton Balance |  |
 |

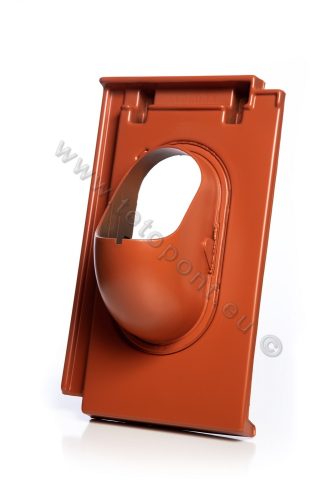

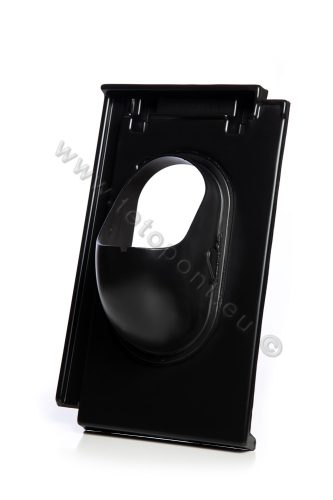

| Creaton Domino |  |
 |

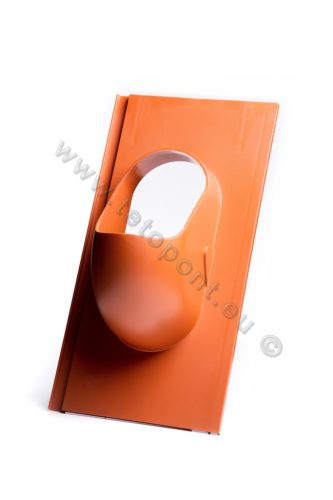

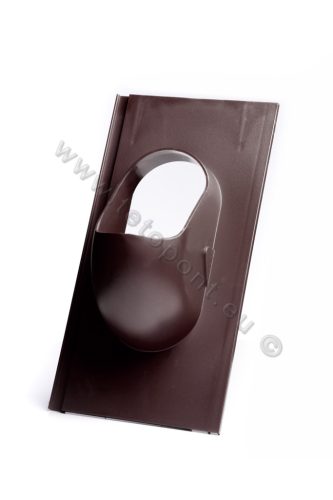

| Creaton Hornyolt, Hortobágy, Róna |  |
 |

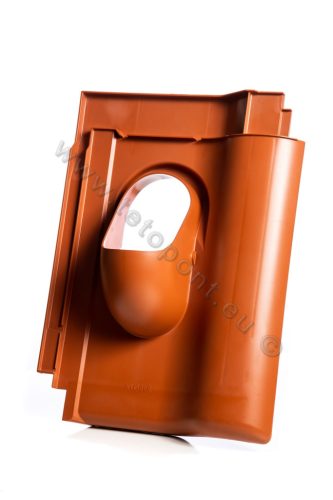

| Creaton Magnum |  |
LEIER:
| Leier Veneto | |
|
|
|
| Leier Toscana | |
|
|
|
| Leier Lux | |
|
|
|
TERRÁN:
| Mediterrán Coppo (2018 előtti) | |
|
||
| Terrán (Mediterrán) Coppo (2018 utáni) | |
|
|
|
| Terrán Danubia | |
|
|
|
| Mediterrán Standard (2004-2006) | Megszűnt a gyártása! Pár darab barna van raktáron. | |
||
| Terrán Standard (2006 utáni) | |
|
|
|
| Terrán Renova Plus | |
|
|
|

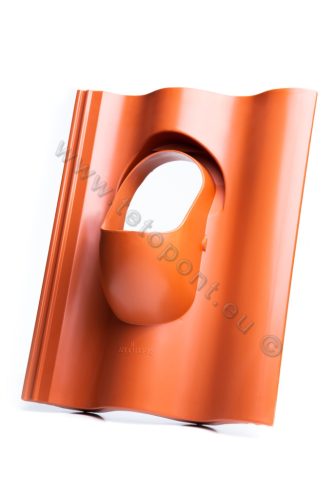

| Terrán Synus |  |
 |
 |
TONDACH-WIENERBERGER:
| Tondach Csárdás |  |
||
Tangó,
Tangó GL,
Renoton 15,
Figaro,
Figaro Deluxe,
Planoton 14,
Hódfarkú kettősfedés,
Hódfarkú koronafedés,
Hornyolt,
Kékes,
Keringő,
Palotás,
CEMBRIT, ETERNIT:
Síkpala, bármilyen márka, méret és forma 400x400 átvezető,
Síkpala, bármilyen márka, méret és forma 600x600 átvezető
IKO, TEGOLA:
Bitumenes zsindely bármilyen márka, méret és forma 400x400 átvezető,
Bitumenes zsindely bármilyen márka, méret és forma 600x600 átvezető
Ha nem áll rendelkezésre forma azonos átvezető cserép, ebben az esetben hullámos profilú tetőcserepek esetén univerzális átvezető cserép alkalmazható, de figyelembe kell venni a cserép méretét (normál vagy XXL), és annak megfelelő alapcserepet kell választani.
Normál hullámos profilú cseréphez univerzális átvezető cserép, a sík profilú tetőcserép esetén pedig 40x40 vagy 60x60 négyszög formájú átvezető cserép használható.
Az átvezető cserép anyaga UV álló speciális műanyag, alkalmazása 20° - 50° tetőhajlásszögig lehetséges, tűzvédelmi osztálya: EN 13501-1 E.
2. VENT kivezető szellőzőcső:
Átvezető cserépre könnyen csatlakoztatható. A széles perem alatti nyílásokon a pára a tetőfelületre folyik vissza (VENT típus), ezzel megakadályozza a csapadék visszajutását a csőbe.
Régebbi szellőzőcső típusnál „szifonos” kialakítással lehetett védekezni a visszafolyó víz ellen, ezt az új szellőzőcsőnél (VENT típus) ezt el lehet hagyni. Csatorna szellőző általános bekötési átmérője 110 mm-es. Helyiség kiszellőztetés általános bekötési átmérője 110 mm-es, de létezik további méretekben is, 125 mm és 150 mm. Ebben az esetben az alapcserépnek is 125 mm vagy 150 mm-esnek kell lennie.
Szellőzőcső 110 mm VENT Klöber Venduct - Helyiségek kiszellőztetésére szolgáló elem, a tetőn kívülre vezeti a fáradt levegőt. Általában fürdőszobai, toalett és konyhai elszívók 110 mm átmérőjű kivezetésére.
Szellőzőcső 125 mm VENT Klöber Venduct - Helyiségek kiszellőztetésére szolgáló elem, a tetőn kívülre vezeti a fáradt levegőt. Szintén fürdőszobai, toalett és konyhai elszívók 125 mm átmérőjű kivezetésére.
Univerzális 150 mm átvezető cserép + szellőző cső szett - Az univerzalis Venduct szellőztető készlet, be- es kiszellőzés DN 160 (150 mm) csőátmérővel, egyszerű és biztos beépítés különböző tetőfedésekhez. Az előre összeszerelt megoldással gyors és könnyű a beépítés. Szélálló fóliagyűrű a szett része.
Szellőzőcső 110 mm strang - Szennyvízcső, strang kiszellőztetésére szolgáló elem, a tetőn kívülre vezeti a fáradt levegőt.
Szellőzőcső rövid 110 mm - Szennyvízcső, strangcső kiszellőztetésére szolgáló elem, a tetőn kívülre vezeti a fáradt levegőt, kompaktabb kivitelben.
Csatorna szellőző alkalmazása esetén a zárókupak fedelét el lehet távolítani.
Anyaga UV álló speciális műanyag, alkalmazható 20° - 50° tetőhajlásszög között, tűzvédelmi osztálya EN 13501-1 E.
3. Fóliagallér, fóliagyűrű:
Használata kötelező!
A tetőfólia, belső oldali párazáró fólia és az átvezetőcső vízmentes, szélzáró csatlakozásának kialakítására alkalmazható. Rugalmas, könnyen beépíthető.
Fóliagallér 100/125 mm - A már jól ismert változat, ez 100 mm – 125 mm cső átvezetéséhez alkalmazható. Viszont ehhez ragasztószalag is szükséges, (plusz költség).
Fóliagallér 110/125/160/180 mm Univerzális - Az újabb, univerzális típus 100 mm – 125 mm – 160 mm – 180 mm cső átvezetéséhez is alkalmazható, és a beépítéséhez ragasztószalag nem szükséges, ezáltal gyorsabb, tisztább, olcsóbb, megbízhatóbb beépítést tesz lehetővé.
4. Gégecső és rögzítő bilincs:
Gégecső bilinccsel 110/125 mm - 110/90/75 mm szellőzőcsőhöz - Kiváló minőségű lágy PVC-ből készült, alkalmazásával a szellőzőcső és az elszívó cső csatlakozását lehet rugalmasan összekötni. Különböző cső átmérőkhöz alkalmazható, felső csatlakozás 125 mm – 100 mm – alsó csatlakozás 110 mm – 90 mm – 75 mm.
Szolár rendszerek átvezető termékei:
Ehhez az áttöréshez is szükséges egy formaazonos műanyag átvezető alapcserép, ahogy azt már előzőleg ismertettem. A solar átvezetés egy megfelelő átvezető DN 110 alapcserépre csatlakoztatható felépítmény.
Szolárkivezető adapter 110 mm, 20-70 mm átvezetés - A hőálló (100 C°) gumicsőrnek köszönhetően különböző átmérőjű (10 mm – 70 mm) csöveket, kábeleket lehet átvezetni a tetőfedésen. Beázás mentes, esztétikailag szép megoldás a kábelek átvezetésére.
Az alapcserép és a felépítmény összeépítésénél figyelembe kell venni a beépítési útmutatót.
A Szolár fólia mandzsetta a tetőfóliához könnyen beépíthető fólia gyűrű.
Különböző méretű csövek átvezetésére használható. Teljes felültén oldószermentes ragasztó felülettel van ellátva. Anyaga UV álló speciális műanyag, alkalmazása már 5°≤ lehetséges (tetőfedő anyagtól függően). Tűzvédelmi osztálya EN 13501-1 E.
Antenna átvezető termékek:
A harmadik nagy család az antennák, árbocok, függőleges rúdszerű kivezetésekre alkalmazható átvezető termékek.
Antenna átvezető idom a megfelelő alapcserépre csatlakoztatható feltét.
Fontos, hogy ez az elem egybeöntött (nem kétrészes bádogpapucs, mint a megszokott), vagyis a rúdra úgy kell ráhúzni. Emiatt alkalmazása nem minden esetben lehetséges. Ehhez az áttöréshez is szükséges egy formaazonos műanyag átvezető cserép, ahogy azt már előzőleg ismertettem.
Ez az elem gyűrűsen szűkül, így a megfelelő csőátmérőnél lehet levágni, emiatt univerzálisan alkalmazható, ami a méretet illeti.
Az összes termékcsalád teljesítmény nyilatkozattal rendelkezik.
A fenti termékek a három alapszínben Téglavörös – Barna – Antracit színben érhetőek el, így mindig találni közelítő színt a tetőfedő anyaghoz.
Műszaki beépítési tanácsokkal szívesen állok rendelkezésre.
